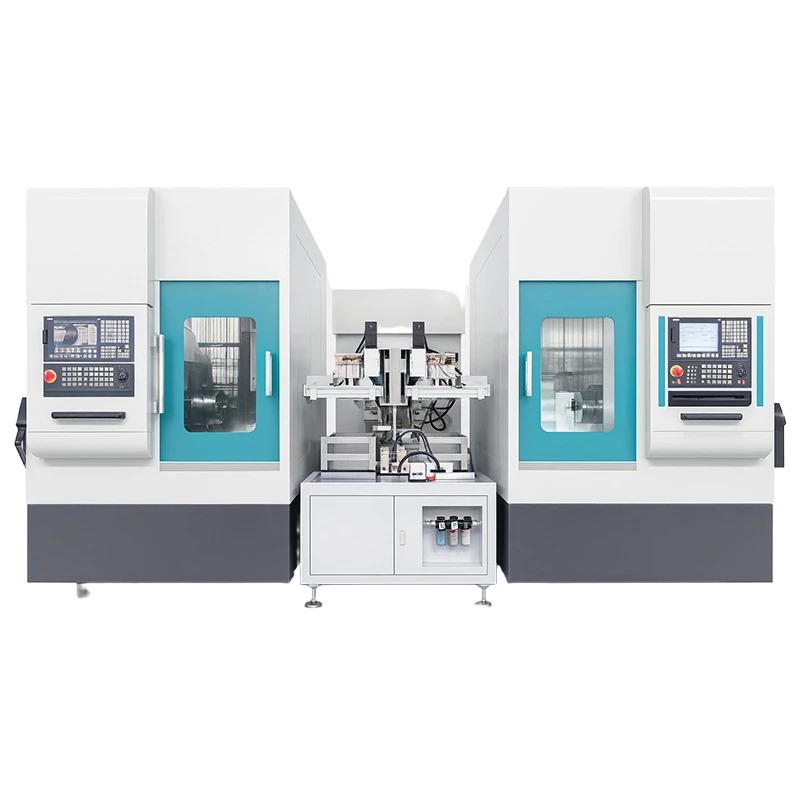

Mill Turn CNC

Mill Turn CNC yra daugiafunkcinis apdirbimo centras, kuris vienoje sąrankoje sujungia CNC tekinimo ir frezavimo operacijas. Jis skirtas velenams, flanšams, movoms, jungtims ir tikslioms mechaninėms dalims, naudojamoms automobilių, kosmoso, medicinos, energetikos ir bendrosios inžinerijos pramonėje.

Siųsti užklausą

Aprašymas

Techniniai parametrai

Produkto apžvalga

Pagrindinės apdirbimo galimybės

OD ir ID tekinimas
Atlieka išorines ir vidines cilindrinių ruošinių tekinimo operacijas.

Veido apdirbimas
Apdoroja plokščius galinius paviršius, pečius ir pakopinius elementus.

Frezavimo operacijos
Apdoroja plokščius, plyšius, kišenes ir sudėtingus frezuotus profilius.

Gręžimas
Vienoje sąrankoje sukuriamos ašinės, radialinės ir ne{0}}centrinės skylės.

Bakstelėjimas
Gamina vidinius sriegius tvirtinimui ir montavimui.

Nuobodu
Padidina ir užbaigia esamas skylutes su geresne konsistencija.

Siūlų pjovimas
Apdirba išorinius ir vidinius sriegius tekinimo arba frezavimo būdais.

product-1024-1536

Techniniai privalumai

Integruotas tekinimas{0}}frezavimo dizainas sumažina ruošinio perkėlimą tarp atskirų staklių.

Elektrinė veleno sistema užtikrina tiesioginį{0}}pavaros galios perdavimą su mažiau mechaninių komponentų.

Standžios mašinos konstrukcija padeda išlaikyti stabilumą kombinuotų tekinimo ir frezavimo operacijų metu.

Multi-Axis Motion Capability palaiko sudėtingą detalių apdirbimą vienoje sąrankoje.

Šiluminio stabilumo dizainas sumažina temperatūros svyravimo įtaką ilgų gamybos etapų metu.

Automatizavimas-Parengta architektūra leidžia integruoti su robotizuotomis pakrovimo ir automatinio dalių apdorojimo sistemomis.

product-1536-1024

Techninės specifikacijos

Techniniai duomenys
Sūpynės sk., maks.	Ø250	mm
Ruošinio skersmuo, maks.	Ø200	mm
Ruošinio ilgis, maks.	200	mm
Suklio sūkių diapazonas	0-4000	r/min
Pagrindinio variklio vardinis greitis	2000	r/min
Perdavimo režimas	Elektrinis velenas
X/Y (pasirinktinai)/Z -ašies judėjimas	260/(±50)/520	mm
X/Y (pasirenkama)/Z -ašies greitoji eiga	20	m/min
Išseko velenas	0.003	mm
Padėties nustatymo tikslumas	0.005	mm
Pakartokite padėties nustatymo tikslumą	0.003	mm

Pramonės programos

Automobilių komponentai
Stabdžių dalys, transmisijos movos, jutiklių korpusai, velenai, įvorės ir jungtys.

Oro erdvės komponentai
Tikslūs velenai, tvirtinimo detalės, movos, jungiamosios detalės ir konstrukcinės jungtys.

Medicinos prietaisai
Chirurginių instrumentų komponentai, implantų dalys, medicininės jungtys ir tikslūs korpusai.

Energijos įranga
Vožtuvų komponentai, siurblio velenai, sandarinimo dalys, flanšai ir prietaisų jungiamosios detalės.

Pramoninės mašinos
Varomieji velenai, guolių lizdai, movos, ritinėliai ir pritaikyti mechaniniai komponentai.

Elektronika ir elektra
Jungčių korpusai, jutiklių korpusai, aušintuvo komponentai ir tikslios jungiamosios detalės.

Bendras metalo apdirbimas
Individualiai pritaikytos tekančios ir frezuotos dalys, skirtos OĮG ir gamybos sutartims.

product-1968-2132

Valdiklio ir komponentų parinktys

Komponentas	Galimos parinktys
CNC valdiklis	FANUC, Siemens, Mitsubishi, SYNTEC
Pagrindinis veleno variklis	Įmontuotas{0}}elektrinis velenas, servo velenas
Servo sistema	FANUC, Siemens, Mitsubishi, Yaskawa
Linijiniai kreiptuvai	HIWIN, PMI, THK
Rutuliniai varžtai	THK, NSK, PMI
Guoliai	NSK, SKF, FAG
Hidraulinis blokas	Taivano hidraulinė sistema, Yuken
Tepimo sistema	Automatinis centralizuotas tepimas
Aušinimo skysčio sistema	Standartinis potvynio aušinimo skystis, aukšto{0}}slėgio aušinimo skystis
Įrankio laikiklio sąsaja	VDI, BMT
Įrankio matavimo sistema	Rankinis įrankių nustatymas, automatinis įrankių išankstinis nustatymas
Lustų šalinimo sistema	Skiedrų transporteris, drožlių vežimėlis

product-1024-1536

Tinkinimo parinktys

Ruošiniu{0}}pagrįstas tinkinimas

Specialūs griebtuvų dydžiai
Individualūs darbo laikymo sprendimai
Ilgo{0}}veleno apdirbimo konfigūracija
Plonos{0}}sienos dalių apdirbimo konfigūracija
Specialus armatūros kūrimas

Automatikos integravimas

Automatinis strypų tiektuvo integravimas
Portalinė pakrovimo sistema
Pakrovimas ir iškrovimas robotu
Automatinė dalių surinkimo sistema
Gamybos linijos sujungimas

Elektra ir atitiktis

Įtampos pritaikymas paskirties šaliai
UL-atitinkantis elektros dizainas
CE-suderinama konfigūracija
Kelių{0}}kalbų HMI sąsaja

Gamybai{0}}orientuotos parinktys

Individualūs įrankių paketai
Dalių aptikimo įrenginiai
Ruošinio zondavimo sprendimai
Automatinė durų sistema
Nuotolinės diagnostikos paruošimas

product-800-566

DUK

Kl .: Kokias medžiagas gali apdoroti šis Mill Turn CNC staklės?

A: Tinka anglies plienui, nerūdijančiam plienui, aliuminiui, žalvariui, variui, titano lydiniams ir daugeliui inžinerinių metalų.

Kl .: koks yra įprastas gamybos laikas?

A: Standartinės mašinos paprastai pristatomos per 45–75 dienas, priklausomai nuo konfigūracijos ir užsakymo kiekio.

Kl .: Ar galima atlikti gamyklos patikrinimą prieš išsiunčiant?

A: Taip. Klientai gali atlikti-patikras vietoje arba paprašyti vaizdo-pagrįstų gamyklos priėmimo testų.

Kl .: Kaip mašina supakuota siuntimui į užsienį?

A. Mašinos yra apsaugotos nuo rūdžių ir supakuotos į fumigacinę

Kl .: kokia garantija suteikiama?

A: Sutarties sąlygomis suteikiama standartinė 12 mėnesių garantija nuo įrengimo ar išsiuntimo datos.

Kl .: Ar po pirkimo galima įsigyti atsarginių dalių?

A: Taip. Įprastos susidėvinčios dalys ir svarbūs atsarginiai komponentai gali būti tiekiami ilgalaikei priežiūrai{1}}.

Kl .: Kokie kokybės patikrinimai atliekami prieš pristatymą?

A: Prieš išsiunčiant mašinoms atliekamas geometrinio tikslumo patikrinimas, funkciniai bandymai, veleno veikimo patikrinimai ir bandomasis apdirbimas.

Kl .: Kokie sertifikatai gali būti pateikti?

A: Yra taikomų modelių CE dokumentai, o papildomi atitikties reikalavimai gali būti įvertinti pagal paskirties rinką.
